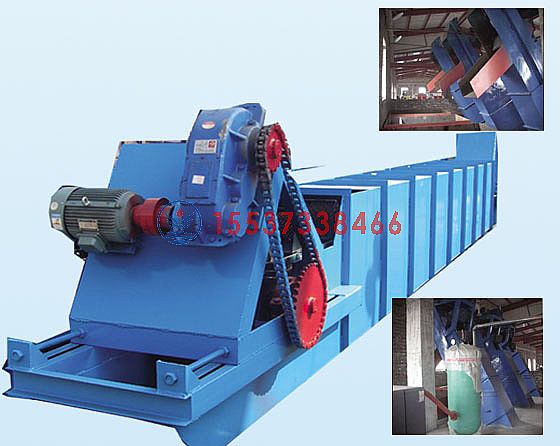

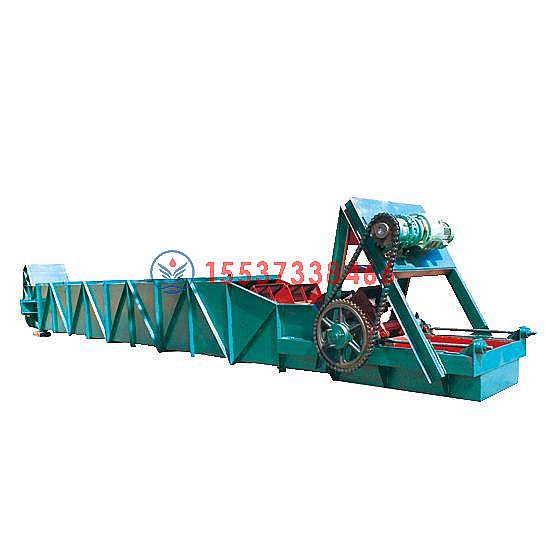

T系列脫水斗式提升機技術特征

順序

主要參數

脫水型

T3240

T3260

T4080

T4060

T40100

T50100

T50120

T50140

1

提升機最大長度（m)

20

23

26

2

提升機傾角（°）

55°-70°

3

運輸物料粒度（mm)

0-100

4

斗寬(mm)

400

600

800

1000

1200

1440

5

斗子容量（t)

28.3

42.5

66.4

88.5

110.7

173

207.6

242.6

6

斗子間距（t/h)

11250

400

500

7

生產能力（t/h)

15-52

23-78

30-97

38-129

48-161

60-202.8

72-242.8

84-282

8

散堆比重（t/m3)

1.2 -1.6

9

斗鏈速度

0.16 /0.27

10

裝滿系數

0.5-0.75

11

牽引鏈類型

板狀鏈

帶中間滾輪套簡板狀鏈

12

鏈板節距（mm）

320

400

500

13

鏈板寬度（mm）

55

90

120

14

鏈板厚度（mm）

16

15

鏈板銷軸直徑（mm）

36 50

16

斗鏈每米重量(kg/m)

69

77

121

134

140

177

197

200

17

單邊牽引鏈最大允許工作拉力（Kg)

2880

6300

6300

18

斗部星輪型式

四方輪

五方輪

19

拉緊裝置

型式

絲桿（千斤頂）

行程（mm)

320

400

500

20

傳動裝置

電動機型號

Y

電動機功率（KW）

4—11

5.5-15

5.5-15

7.5-18.5

11—30

11—37

11—15

15—55

減速機型號

NGW-J

聯軸器型號

柱銷聯軸器

傳動鏈條型式

套筒滾子鏈

傳動鏈條節距（mm）

50.8

63.5

序號

圖號或代號

名稱和規格

材料

所屬裝配部件

1

GB286—64

滾子軸承（3522）

頭部組件

2

B80—2346.1—0306

尼龍套

MC尼龍

尾部組件

3

B80—2346.1—1004

外鏈板

45#

斗鏈組

4

B80—2346.1—1003

內鏈板

45#

斗鏈組

5

B80—2346.1—1311

安全銷

45#

傳動裝置

6

GB301—64

單向推力軸承（8408）

拉緊裝置

7

B80—2346.1—1002A

滾輪

組件

斗鏈組

8

B80—2346.1—1002

銷軸

45#

斗鏈組
