DY移動式皮帶輸送機

作者豐泉機械來源豐泉機械瀏覽發布時間 15/04/15

DY系列可移動皮帶輸送機產品概述:
DY型可移動皮帶輸送機是一種通用的移動式皮帶輸送機，主要用于裝卸地點經常變更動的場所，如：港口、碼頭、車站、煤場、倉庫、建筑工地、沙石料場、農場等，用來短途運輸及裝卸散料或單件重量100公斤以下的成件物品。是一種工效高，使用安全可靠，機動性好的連續輸送裝卸設備。常用規格有5米、8米、10米、12米、15米、18米、20米等規格。一般10米以下機型沒有升降機構為固定傾角，10米及以上產品分為分為有升降機構。

DY系列可移動皮帶輸送機選用說明:
DY型可移動皮帶輸送機是對移動式輸送機的統稱，根據使用場合不同分為糧食輸送用、礦山輸送用不同國家標準，一般糧食輸送用多采用8米、10米兩種規格采用鋼管結構，手動升降機構。礦山輸送用多采用10米、15米、30米等規格，其中15米以下多采用槽鋼骨架結構，15米以上一般采用槽鋼骨架加三角花架結構，升降機構采用電動升降機構。一般常見的為糧機標準的可移動皮帶輸送機。

1.DY型可移動式皮帶輸送機根據使用需求不同分為可升降型及不可升降型。

2.DY型可移動式皮帶輸送機根據使用場合不同分為糧機標準和礦山機械標準，其中糧機標準也稱為輕型標準，主要用于物料比重小于1.5的散料和單包重小于25公斤的物料輸送。礦山標準也被統稱為礦用標準、重型標準，主要用于煤炭、小礦石及單包重大于50公斤的物料的輸送。

3.DY型號可移動皮帶輸送機糧機標準與礦山標準主要區別

Ⅰ、機架機構不同，糧機標準一般采用鋼管結構，礦山標準采用槽鋼骨架結構。

Ⅱ、驅動方式不同，糧機標準一般采用電機皮帶輪式減速，無減速機結構。礦山標準采用減速機結構減速或電動滾筒驅動。

Ⅲ、升降機構不同，糧機標準一般采用手動升降方式，礦山標準采用電動升降機構。

Ⅳ、行走輪不同，糧機標準一般采用普通輻條式橡膠輪胎，礦山標準采用汽車用真空輪胎。

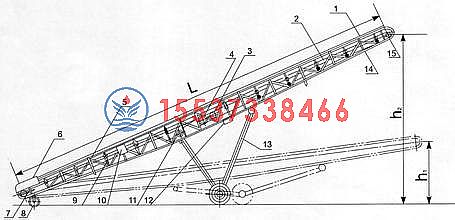

DY系列可移動升降式帶式輸送機系列產品外形結構示意圖：

DY移動式皮帶輸送機

DY系列可移動帶式輸送機技術參數表:

項目		DY4031	DY4051	DY4071	DY10101
機長（m）		3	5	7	10
帶寬（mm）		400	400	400	400
帶速（m/s）		1.6	1.6	1.6	1.6
最大輸送高度（m）		1.2	1.2	1.3	1.29
輸送能力	m3/h	90	90	90	90
輸送能力	t/h	80	80	80	80
傾斜角度	17°	10°	8°	5°58′	-
電動滾筒	型號	DY1.2	DY1.2	DY1.2	DY1.2
電動滾筒	功率KW	1.5	1.5	1.5	1.5
總重量（Kg）	320	391	467	592

表二：

項目		DY5051	DY5071	DY50101	DY50102	DY50102A	DY50151	DY50152	DY50152A
機長m		5	7	10	10	10	15	15	15
帶寬mm		500	500	500	500	500	500	500	500
帶速（m/s）		1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
最大輸送高（m）		1.63	1.59	1.77	4.52	4.52	1.61	6.32	6.32
輸送能力	m3/h	160	160	160	125	125	160	125	125
輸送能力	th/	145	145	145	112	112	145	112	112
傾斜角度（度）		13°59′	9°16′	6.5°	10°～22°	10°～22°	3.81°	10°～22°	10°～22°
電動滾筒	型號	DY1.4	DY1.4	DY1.4	DY1.5	DY1.3	DY1.4	DY1.6	DY1.3
電動滾筒	功率（KW）	2.2	2.2	2.2	3.0	1.1	2.2	4.0	1.1
總重量（Kg）		518	604	892	1126	1071	1225	1491	1491

表三：

項目		DY6551	DY6571	DY65101	DY65102	DY65102A	DY65151	DY65152	DY65152A
機長		5	7	10	10	10	15	15	15
帶寬（米）		650	650	650	650	650	650	650	650
帶速（米/秒）		1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
最大輸送高度（米）		1.55	1.52	1.82	4.56	4.56	1.85	6.48	6.48
輸送能力	m3/h	290	290	290	224	一	290	224	一
輸送能力	t/h	265	265	265	200	200	265	200	200
傾斜角度（度）		13°29′	8°53′	6.5°	10°～22°	10°～22°	4.32°	10°～22°	10°～22°
電動滾筒	型號	DY1.9	DY1.9	DY1.10	DY1.11	DY1.8	DY1.10	DY1.12	DY1.8

DY系列可移動式皮帶輸送機產品訂貨須知:
1、 DY系列可移動皮帶輸送機常用機型有DY50（帶寬B=500mm）、DY60(帶寬B=600mm）、DY65（帶寬B=650mm）三個規格，該系列還有DY80（帶寬B=800mm）、DY100（帶寬B=1000mm）等規格，訂購不常用機型請聯系我公司業務人員。
2、訂購可移動輸送機產品請注明以下：皮帶帶寬、帶速要求、輸送距離、輸送高度、輸送量、傾斜角度、物料特性、是否配備可調升降裝置等基本技術參數。
3、本系列輸送機分為可升降型及不可升降型兩大類，即：可移動不帶升降式皮帶輸送機和可移動升降式皮帶輸送機兩種類型。有5米、8米、10米、12米、15米、18米、20米等規格；帶寬分別為：B500、B650、B800、B1000等規格。根據物料選用平皮帶、人字形皮帶、擋邊帶等皮帶。
