煤礦刮板輸送機
刮板機又叫刮板輸送機、礦用刮板機、煤溜子；是煤礦常用的中型刮板輸送機。
奧創機械煤機自主生產刮板輸送機特點：
1、該設備常用于水平輸送顆粒和粉狀物料,亦能在150角范圍內作傾斜輸送。因此,在單點進出料基礎上,也可多點進料,多點出料,對輸送有毒、易爆、高溫和易飛揚的物料,改善工人操作條件和減少環境污染等方面有突出的特點。
2、該機具有整機壽命高、運行平穩、結構尺寸小、輸送量大、能耗低、物料破損率低等特點。
煤礦刮板輸送機產品用途
刮板輸送機主要用于煤礦薄煤層或極薄煤層、中厚或厚煤層和緩傾斜煤層炮采、普采、高檔普采、綜采綜放等工作面輸送煤炭，也可用于掘進巷道運輸和順槽運輸，配套采煤機時，刮板輸送機中部槽也是采煤機的行走軌道。刮板輸送機是由刮板鏈牽引，在槽內運送散料的輸送機。刮板輸送機又稱：溜子；電溜子；刮板輸送機廣泛應用于冶金、煤礦、礦山、建材、電力、化工、水泥、港口、碼頭、洗煤廠等行業，是用來輸送物料的重要運輸工具。它是由中部槽、鏈條、刮板及牽引系統組成。
適用于不同條件的采煤工作面，能與各型采煤機和液壓支架相配套使用，完成工作面落煤、裝煤、輸煤、推溜、移架的綜合機械化。
刮板輸送機具有性能可靠、運輸力強、傳動平穩、適用性強、可彎曲、易于維護等特點。
煤礦刮板輸送機型號分類

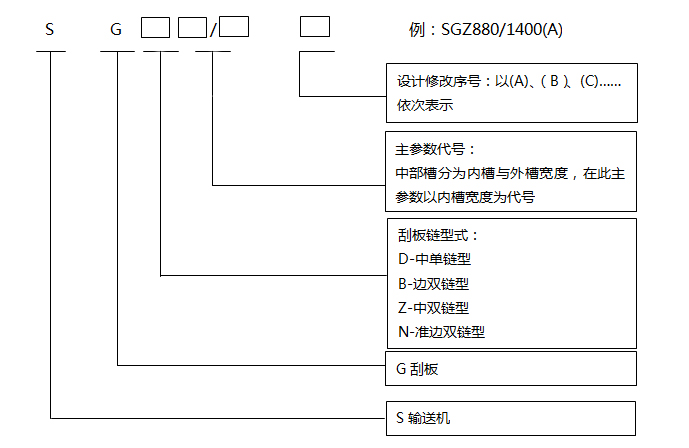

執行標準：MT/T105-2006《刮板輸送機通用技術條件》軋制槽幫和冷壓槽幫的刮板輸送機型號編制方法如下：
鑄造槽幫刮板輸送機型號編制方法如下：
按刮板鏈形式可分為：中單、中雙、邊雙、準邊雙鏈四種形式;
按輸送能力及電機功率可分為：輕型(單電機P<75kw)、中型(單電機75≤p≤160kw)、重型(單電機200≤p≤400kw)及超重型(單電p>400KW);
按應用場所可分為：煤礦井下用輸送機、煤礦井上用輸送機、非煤礦山用輸送機;
按卸載形式可分為：端卸式、側卸式;
煤礦刮板輸送機使用環境條件
● 環境溫度在-10°C～+40°C之間。
● 無破環絕緣的氣體或蒸汽的環境中。
● 有甲烷和空氣混合物、煤塵等爆炸性氣體的環境。
● 海拔高度在2000米以下。
● 無長期連續滴水的地方。
奧創煤機刮板輸送機工作原理
刮板輸送機的工作原理是將敞開的溜槽作為煤炭、矸石或物料等的承受件，將刮板固定在鏈條上（組成刮板鏈），作為牽引構件。當機頭傳動部啟動后，帶動機頭軸上的鏈輪旋轉，使刮板鏈循環運行帶動物料沿著溜槽移動，直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行，完成物料的輸送。
煤礦刮板輸送機技術參數
| |
設計長度 |
輸送量(t/h) |
鏈速(m/s) |
裝機功率 |
圓環鏈規格 |
中部槽規格 |
| SGD40/5.5V |
40 |
40 |
0.5 |
5.5 |
板式鏈 |
2000×237×330 |
| SGD280/7.5 |
40 |
30 |
0.63 |
7.5 |
10×40-B |
1200×280×125 |
| SGD280/11 |
60 |
30 |
0.63 |
11 |
10×40-B |
1200×280×125 |
| SGD320/17B |
80 |
40 |
0.59 |
17 |
14×50-B |
1200×320×150 |
| SGD320/18.5 |
80 |
40 |
0.59 |
18.5 |
14×50-B |
1200×320×150 |
| SGD320/22 |
100 |
40 |
0.59 |
22 |
14×50-B |
1200×320×150 |
| SGD420/22 |
80 |
60 |
0.66 |
22 |
14×50-C |
1200×420×150 |
| SGD420/30 |
100 |
80 |
0.66 |
30 |
18×64-B |
1200×420×150 |
| SGB320/18.5 |
80 |
40 |
0.59 |
18.5 |
14×50-B |
1200×320×150 |
| SGB420/22 |
80 |
80 |
0.88 |
22 |
14×50-B |
1200×420×150 |
| SGB420/30 |
100 |
80 |
0.88 |
30 |
14×50-B |
1200×420×150 |
| SGB520/30 |
100 |
100 |
0.88 |
30 |
14×50-B |
1200×520×150 |
| SGB420/40X |
100 |
100 |
0.86 |
40 |
18×64-B |
1500×420×180 |
| SGB520/40 |
100 |
120 |
0.86 |
40 |
18×64-B |
1500×520×180 |
| SGB620/40T |
100 |
150 |
0.86 |
40 |
18×64-B |
1500×620×180 |
| SGB620/80T |
160 |
150 |
0.86 |
2×40 |
18×64-C |
1500×620×180 |
| SGB630/150C |
200 |
250 |
0.86 |
2×75 |
18×64-C |
1500×630×190 |
| SGB630/180 |
150 |
400 |
0.92 |
2×90 |
22×86-C |
1500×630×222 |
| SGD630/180 |
150 |
400 |
0.92 |
2×90 |
26×92-C |
1500×630×222 |
| SGD630/220 |
150 |
400 |
1.07 |
2×110 |
26×92-C |
1500×630×222 |
| SGB630/220 |
150 |
450 |
1.0 |
2×110 |
22×86-C |
1500×630×222 |
| SGZ630/220 |
150 |
450 |
1.0 |
2×110 |
22×86-C |
1500×630×222 |
| SGZ630/264 |
200 |
450 |
0.95 |
2×132 |
22×86-C |
1500×630×222 |
| SGZ730/220 |
180 |
500 |
1.0 |
2×110 |
22×86-C |
1500×730×222 |
| SGZ730/264 |
200 |
500 |
1.12 |
2×132 |
22×86-C |
1500×730×222 |
| SGZ730/320 |
200 |
700 |
0.95 |
2×160 |
26×92-C |
1500×730×275(鑄焊) |
| SGB764/264 |
150 |
600 |
1.12 |
2×132 |
22×86-C |
1500×764×222 |
| SGZ764/264 |
150 |
600 |
0.95 |
2×132 |
26×92-C |
1500×764×222 |
| SGZ764/320D |
200 |
700 |
0.95 |
2×160 |
26×92-C |
1500×764×300(鑄焊) |
按中部槽結構可分為：開底式、封底式;
按驅動電機形式可分為：?jiǎn)嗡匐妱?dòng)機驅動型式、雙速電動機驅動型式。
刮板輸送機裝機功率：5.5kw-320kw，槽寬：280mm-764mm， 輸送量：30-700t/h。
奧創煤機還生產各型號煤機配件：
有17型、22型、30型、40型、輕型刮板輸送機配件，80型、150型、中型刮板輸送機配件，SGZ630型、SGZ730型、SGZ764型、SGZ800型、SGZ830型、SGZ900型、SGZ1000型、SGZ1200型綜采刮板輸送機配件；SZB630、SZB730、轉載機配件，DSJ、DTS、DTL、DTC系列皮帶機配件，西北奔牛，張家口煤機，山東礦機，山西煤機廠，鄭煤機，淮南長壁刮板機鏈輪軸組、中部槽、傳動部、刮板YBS-22-4防爆電動機、刮板、橫梁，E型螺栓（耐磨）過渡槽、刮板機機尾滾筒、刮板機鏈輪、機頭架、機尾架、（開口式）連接環、鏈條、鏈輪；壓鏈塊、盲軸總成、齒輪、齒軌、緊鏈器、對輪、鋸齒環，弧齒環，馬蹄環，推移座固定架、耦合器、法蘭盤、護軸板、分鏈器、撥鏈器、啞鈴銷，盲軸總成，一軸，二軸，三軸，四軸，連接盤，箱體，減速機系列，齒輪系列，鏈輪系列，滾筒系列，對輪系列轉載機凸凹槽及其他配件，軸承套等綜采、普采煤礦專用輸送設備及配件。
