單/雙質體振動給礦機工作原理

文章作者：奧創機械發布時間：2018/10/9 9:52:53瀏覽次數：

振動放礦機生產廠家實物圖

振動放礦機簡介

振動放礦機是以振動電機為動力源,利用安裝在振動電機主軸兩端的偏心塊在旋轉運動中所產生的離心力來得到激振力,驅使振動放礦機臺面和物料做周期直線往復振動,當放礦機體振動的加速度垂直大于重力加速度時,機體中的物料被拋起,并按照拋物線的軌跡向前跳躍運動,拋起和下落在瞬間完成,由于振動電機的連續振動,放放礦機體也連續振動,機體中的物料連續向前跳躍,這樣就達到放礦和輸送礦石的目的.

振動放礦機使用范圍：

廣泛適用于冶金、化工、建材、煤炭等礦業。是礦石及其它物料的放出,給料或裝車的理想設備。振動放礦機具有以下優點:節省能源、出礦效率高、出礦均勻且易控制;設備制造簡單,安裝工程量小,成本較低;由于振動大減少了懸拱、卡礦現象;能有效地防止含水量大的礦石跑礦;應用范圍廣,適應性強.

振動放礦機分類：

單質體振動給礦機：如果礦石破碎均勻，塊度小，流動性好，可選用擺動式或波動式。易結拱堵塞，需要二次破碎，則適用于橢圓振動型和定向振動型。

雙質體振動給礦機：采用雙質體近共振慣性振動原理。上下布置單排或雙排剪切橡膠彈簧，由下壓板通過螺栓連接在平衡體上，再由左右側板與槽體連接。結構緊湊、衡壓平穩啟動、不受槽體物料載重和卡死的影響給礦粒度（0-850mm）,給料量大(8-1800t/h),可以配置無級變頻器,實現變頻給料、配料,遠距離微機操作控制。

振動放礦機技術參數：

型號	技術 特性									埋設 參數
型號	臺面長度L（m）	臺面寬度B（m）	臺面傾角a（度）	振動頻率n（次/分）	振幅A（mm）	激振力P（N）	功率N（KW）	生產能力Q（t/h）	設備重量G（kg）	埋設深度LA（m）	眉線高度ho（）m	眉線角Q（度）
FZC1.6/1-1.5	1.6	1.0	12	1300	0.8	10000	1.5	300-360	440	0.6	0.6	40
FZC1.8/0.9-1.5	1.8	0.9	12	1300	0.9	10000	1.5	350-400	430	0.6	0.7	40
FZC2/0.8-1.5	2.0	0.8	14	1300	0.9	10000	1.5	310-370	490	0.6	0.7	38
FZC2.3/0.7-1.5	2.3	0.7	16	1300	0.8	10000	1.5	290-330	575	0.7	0.7	38
FZC2/1-3	2.0	1.0	14	890	3.0	20000	3.0	850-1000	690	0.7	0.7	40
FZC2.3/0.9-3	2.3	0.9	14	890	3.0	20000	3.0	770-910	870	0.8	0.8	40
FZC2.3/1.9-3	2.3	1.2	14	890	1.8	20000	3.0	630-760	960	0.8	0.8	40
FZC2.8/1-3	2.8	1	18	890	1.7	20000	3.0	580-690	1000	0.9	0.9	41
FZC2.3/1.2-4	2.3	1.2	14	1320	0.9	30000	4.0	630-730	1010	0.9	0.8	41
FZC2.5/1.2-3	2.5	1.2	16	890	1.7	20000	3.0	590-720	980	0.8	0.8	39
FZC3.1/1-3	3.1	1	18	890	1.7	20000	3.0	560-670	1060	0.8	0.9	38
FZC2.5/1.2-4	2.5	1.2	16	1320	0.9	30000	4.0	660-770	1030	0.8	0.9	41
FZC3.5/0.9-4	3.5	0.9	18	1320	1.0	30000	4.0	730-830	1130	0.9	1.0	37
FZC2.5/1.4-5.5	4.0	1.6	14	920	2.0	40000	5.5	990-1180	1360	0.9	0.9	41
FZC3.5/1-5.5	3.5	1.0	18	920	2.0	40000	5.5	980-1150	1525	1.1	1.1	40
FZC2.8/1.4-5.5	2.8	1.4	14	920	1.8	40000	5.5	900-1080	1460	1.0	1.0	41
FZC3.1/1.2-5.5	3.1	1.2	14	920	1.8	40000	5.5	910-1090	1515	1.1	1.1	40
FZC3.1/1.4-5.5	3.1	1.4	14	920	1.7	40000	5.5	920-1120	1600	1.0	1.1	39
FZC3.5/1.2-5.5	3.5	1.2	14	920	1.8	40000	5.5	870-1050	1670	1.0	1.1	36
FZC4.5/1-5.5	4.5	1.0	18	920	1.8	40000	5.5	830-980	2040	1.0	1.1	34
FZC3.1/1.4-7.5	3.1	1.4	14	920	2.0	50000	7.5	1260-1500	1875	1.1	1.1	40
FZC3.5/1.2-7.5	3.5	1.2	14	920	2.1	50000	7.5	1220-1440	1810	1.2	1.2	39
FZC4.5/1-7.5	4.5	1	18	920	2.0	50000	7.5	1290-1510	2225	1.2	1.4	39
FZC3.5/1.4-7.5	3.5	1.4	14	920	1.8	50000	7.5	1160-1380	2000	1.0	1.2	37
FZC4/1.2-7.5	4.0	1.2	18	920	1.6	50000	7.5	870-1040	1935	1.2	1.2	39
FZC4/1.6-11	4.0	1.6	16	920	1.8	75000	11	1570×1870	2355	1.2	1.4	40
FZC3.1/1×2-4×2	3.1	1.0×2	18	1320	1.0	30000×2	4.0×2	1500×1740	2220	0.9	0.9	38
FZC3.5/1×2-5.5×2	3.5	1.0×2	18	920	2.0	40000×2	5.5×2	1960×2300	3050	1.1	1.1	40
FZC3.1/1.2×2-5.5×2	3.1	1.2×2	14	920	1.8	40000×2	5.5×2	1820×3180	3030	1.1	1.1	40
FZC3.5/1.2×2-5.5×2	3.5	1.2×2	14	920	1.8	40000×2	5.5×2	1740×2160	3310	1.0	1.1	36
FZC4/1.2×2-7.5×2	4.0	1.2×2	18	920	1.6	50000×2	7.5×2	1740-2080	3870	1.2	1.2	39

安裝與調試
1、座式放礦機安裝前，先把現場基礎與放礦機安裝圖對照，檢查后，預埋鋼板，鋼板厚度為20mm，平面度不大于1.5%。
2、放礦機安裝完畢，調整好相對位置，再把彈簧底座與預埋鋼板點焊焊牢。
3、要求兩臺振動電機轉向必須相反。
4、安裝完畢運行1小時，檢查機體運行是否平穩，橫擺不大于0.5mm，振動電機螺栓緊固情況。
5、在使用中若處理量不夠,在允許的情況下,可調整振動電機激振力的大小,以達到效果。
6、激振力的調整： a、卸下防護罩 b、將兩內偏心塊擰松 c、同相位、同角度、調節兩外偏心塊 d、擰緊調節螺栓，裝上防護罩 e、振動電機軸承的溫升不大于80OC（電阻法）。
7、放礦機在工作過程中，應注意機體運動是否平穩，如發現運轉不正常或有異常聲音，應立即停機檢查。
8、振動電機軸承每周加注一次3#鋰基脂潤滑，軸承每年應檢查清洗一次，查看軸承的磨損程度，必要時及時更換維修。
9、應經常檢查連接部位的緊固螺栓是否松動，及時消除隱患。

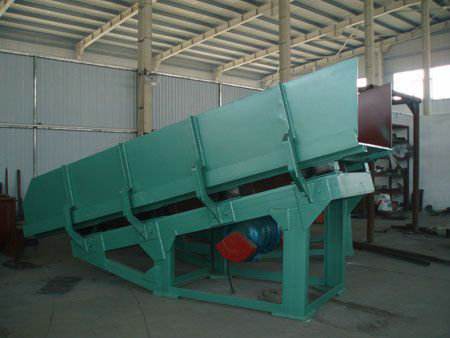

振動放礦機設備展示

振動放礦機廠家友情提示：請通過正規渠道購買奧創振動放礦機，以保障您的合法權益！

訂購網址請登錄河南奧創機械有限公司官方網站：www.7599i.com 24小時服務熱線：13353676726
