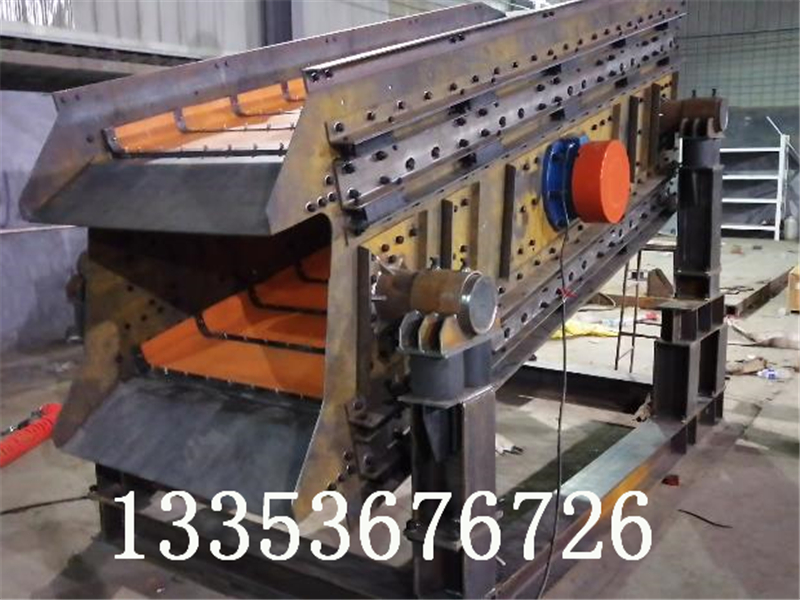

撞擊弛張篩介紹
撞擊篩是我公司最近新推出的高效微粉篩分設備，已申請國家多項專利，我公司研發團隊通過夜以繼日的研究和實踐，終于實驗成功，該設備具有處理量大，篩分精度高，而且不堵網等眾多優勢特點。通過我們近日對多種微粉物料的篩分試機得出結果，目前微粉篩的篩分精度已經輕松達到120目左右，大型號設備滿載情況下處理量可以達到百噸，撞擊篩的誕生必將對微粉篩分處理行業的發展有一個極大的推進。
單一驅動產生雙重振動
撞擊弛張篩的獨特之處在于單一驅動產生雙重振動原理，即通過共振，一個驅動器提供兩個振動：一個基本的振動（旋轉偏心塊）和一個附加的振動（浮動篩框）。在這個過程中，彈性聚氨酯篩面連續不斷的擴張、收縮（每分鐘超過800次）從而獲得很高的加速度（50g），有效的防止了篩孔堵塞。
1---偏心塊：基本振動（圓形振動），振幅可調2a=4-7mm
2---浮動篩框：附加振動(橢圓形振動) ，振幅2a=12-18mm
3---篩板： 擴張或收縮
撞擊弛張篩干篩技術規格參考（篩分粒度6mm左右）
|
干篩尺寸
|
雙層篩板
|
雙層篩板
|
雙層篩板
|
雙層篩板
|
雙層篩板
|
雙層篩板
|
|
2.2 x 6m
|
2.4 x 6m
|
2.4 x 7m
|
2.4 x 8m
|
3 x 8m
|
3 x 9m
|
|
噸/小時
|
200-250
|
250-300
|
300-350
|
350-400
|
400-450
|
450-500
|
撞擊弛張篩和其他同類設備對比
<
|
撞擊弛張篩
|
其他同類設備
|
|
驅動元件
|
激振器驅動，非常簡單
特性很容易被調整（增減偏心塊）
|
偏心軸
只能通過調整整個驅動元件來調整特性（復雜且費用高）
|
|
側板密封及保護
|
側部牛角設計
|
側板和篩板連接，系統存在的缺點就是二者之間永遠有一個間隙，長時間運行后，間隙將變大（見附圖）。
|
|
篩板固定
|
通過平的橡膠楔塊固定，不需要任何螺栓。
|
通過安置在物料流中的螺栓固定，這就意味著當篩分有磨蝕作用的物料（如燒結礦）時篩板需要更換，而螺栓也會被磨損，這時只能切割掉螺栓，使其從基座中取出，然后更換上新的螺栓，再安裝新的篩板è復雜而且費時。
|
|
傳動
|
整個篩子做橢圓形振動（篩子的處理能力一直很大）è入料端和排料端速度相同
|
入料端高速圓形振動
中心部分中速線性振動
排料端反向橢圓形低速振動(與入料方向相反),意味著物料會堆積到一定高度
|
|
安裝角度
|
15° -20°(處理能力要求很大時),很容易安裝在現有空間,改動很小。
|
至少24°（處理能力要求很大時），相應的安裝高度也增加。
|
弛張篩的應用
煤炭：旁路粉煤、干法篩分、磨礦流程、干法脫泥、脫泥，脫介，脫水、煉焦煤的預選流程
各種礦產：磨礦流程、熔爐給料
骨料應用：去除細顆粒物料篩分、循環再使用物料
