FU鏈式輸送機介紹：
FU鏈式刮板輸送機簡稱鏈式輸送機是埋刮板輸送機的一種特殊形式，適用于容易流動的粉狀、粒狀、小塊狀物料的水平或微傾斜（α≤10°）方向輸送，廣泛用于水泥、糧食、煤炭、火電、化工等行業。本機結構緊湊、密封性好，工藝布置靈活，可實現多點加料、多點卸料。本機采用板式滾子鏈作牽引構件，改埋刮板機牽引鏈條與導軌的滑動摩擦為滾動摩擦，大大減小了刮板鏈條的運行阻力，功耗小，刮板鏈條壽命長，并可實現遠距離的物料輸送，輸送距離最長為100m，輸送量最大為700m3/h。本系列鏈運機運行平穩，噪音小，操作維修方便，使用成本低。

工作原理：
散料各微粒間存在著內磨擦力和內壓力，當輸送機的輸送鏈及其附件運動時，散料在輸送機的機槽內受到與輸送鏈運動方向同向的拉力，使散料微粒間內壓力增大，從而使散料間內磨擦力增大。當這種內磨擦力大于散料與機槽側壁的磨擦力時，散料將沿著輸送鏈運動方向向前移動，而增大的內壓力保證了散料料層間的穩定狀態，從而形成了整體的連續流動，猶如水流一般。(當料層高與機槽高的比值滿足一定條件時，料流是穩定的，料速約等于鏈速。)

刮板輸送機優點：
1、輸送能力大：
    與其它類型的輸送機相比，F(xiàn)U鏈式刮板輸送機具有體積小、輸送能力大的優點，它只需皮帶輸送機1/5的空間或螺旋輸送機2/3的空間就能輸送相同流量的物料。輸送能力達6m3/h~500m3/h。
2、使用壽命長、使用費用低：
    用合金鋼材經科學的熱處理加工而成的輸送鏈，其正常壽命大于5年，鏈上滾子壽命不小于1年(全機最易損件)，從而保證年維修量在一次以下，大大降低了使用費用，提高了生產效益。
3、使用能耗低：
    借助物料的內磨擦力，使運動件所做的功大部分都轉變?yōu)橛行?功。采用鏈鉤輸送大大減少物料對其的阻力，使其能耗僅為螺旋輸送機的30%~60%。
4、密封、安全：
    整機全密封，使粉塵無縫可鉆，操作方便、安全，運行可靠。
5、工藝布置靈活：
    允許在機殼任何位置選擇多種型式的進出料口，可高架、地面或地坑布置，可水平或爬坡(≤15°)安裝。
6、系列齊全：
    FU鏈式輸送機有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700等各種規格，也可根據廠家尺寸加工非標鏈式輸送機。

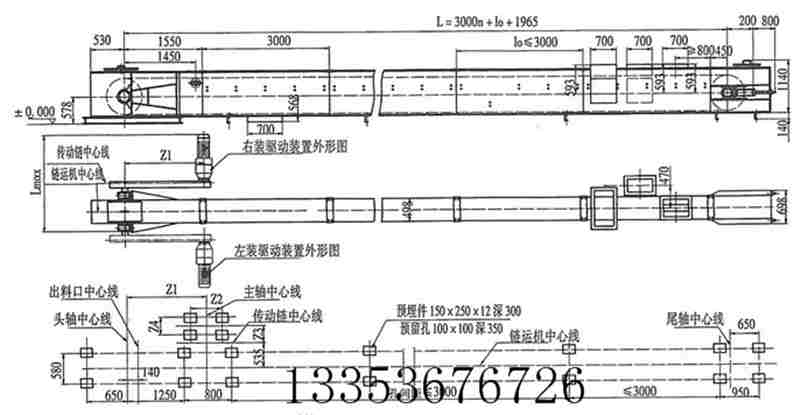

外形尺寸圖：

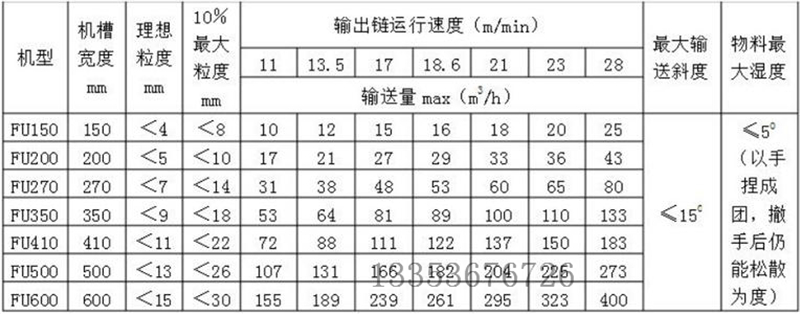

技術選型參數表：

FU型鏈式刮板輸送機的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。
