ZSW系列振動給料機生產廠家
ZSW系列振動給料機 13353676726
產品介紹：

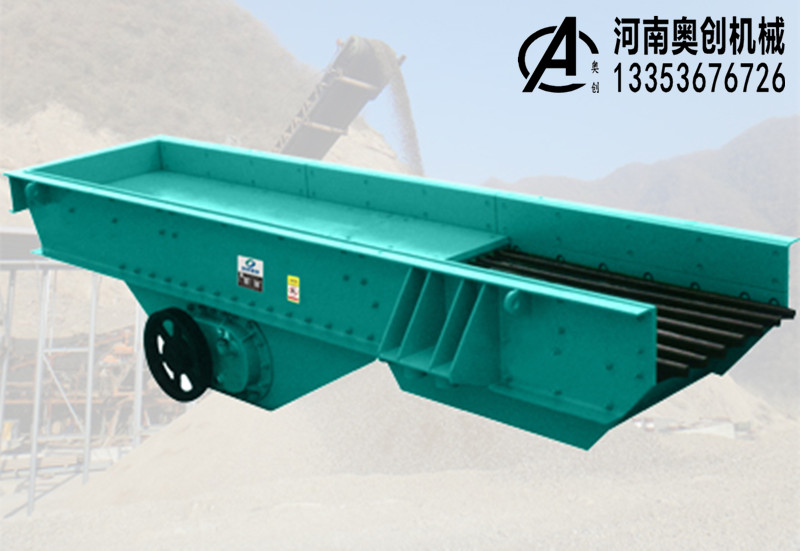

ZSW系列振動給料機主要用于粗破破碎機前連續、均勻給料，同時可篩分細料。使破碎機能力增大。直線運動軌跡振動平衡特殊柵條設計，可防止物料堵塞，柵條間隙可調。可選裝無極調速電機，便于控制給料量，無需頻繁起動電機。
產能：96-560（t/d）
型號：ZSW-380×95-ZSW-600×130
范圍：建筑、冶金、化工等行業
突出優勢
（1）采用軸偏心振動產生激振力的原理設計，主要用于粗碎破碎機前給料；
（2）振動平穩，給料連續均勻，避免出現死機現象，延長設備使用壽命；
（3）在給料的同時，可預篩分細料，提高破碎效率；
（4）柵條間隙可調節，防止物料堵塞；
（5）可選裝調速電機控制給料量，無需頻繁啟動電機。
工作原理

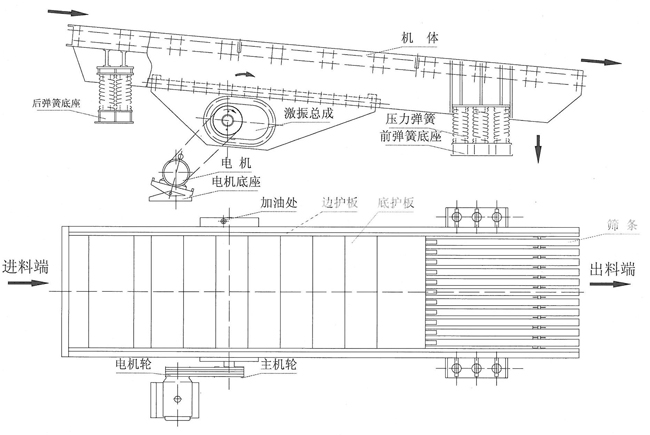

ZSW系列振動給料機主要由振動機架、彈簧、振動器、電機振動架及電機等組成。激振器是由兩個特定位置的偏心軸以齒輪嚙合組成，裝配時必須使兩齒輪按標記相嚙合。通過電機驅動，使兩偏心軸旋轉，從而產生巨大的直線激振力，使機體在支承彈簧上做強制振動，物料則以此振動為動力，在料槽上滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的篩條時，較小的物料可通過間隙而落下，可不經過下道破碎工序。

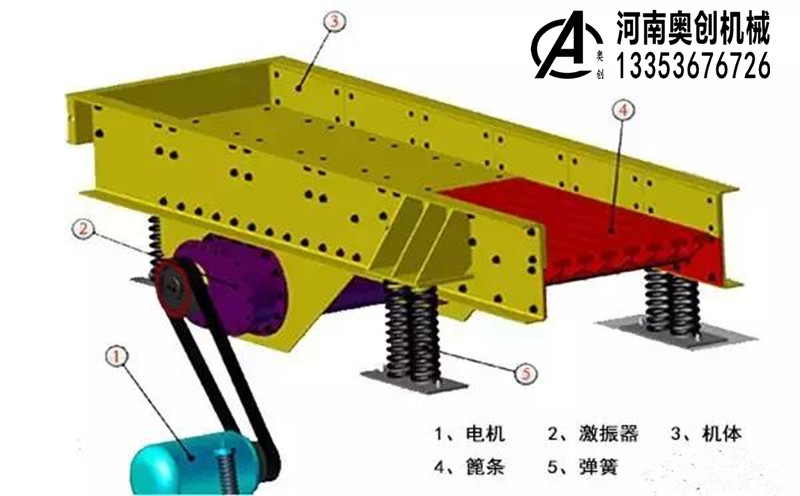

ZSW振動給料機主要由給料槽體、激振器、彈簧支座、傳動裝置等組成，主要結構特點是：
1、給料槽體：給料槽體是輸送和給料部件，由鋼板焊接而成，具有高的強度和剛度。
2、激振器：激振器是振動給料機的關鍵部件，由兩根偏心軸(主、被動)和齒輪副組成；當傳動裝置帶動其旋轉時，在偏心軸離心慣性力的作用下，迫使槽體作周期性的振動。
3、彈簧支座：采用座式安裝，選用鋼制螺旋彈簧作為減振彈簧，工作可靠。使用壽命長。
4、傳動裝置：電機通過皮帶傳動帶動偏心軸旋轉，兩者為柔性連接，傳動平穩、可靠，并且減少了電機的沖擊。
技術參數
|
型號規格 |
大進料粒度 |
處理能力（t/h） |
電機功率（kW） |
料槽尺寸 |
重量 |
|
ZSW-380×95 |
500 |
96～160 |
11 |
3800×950 |
4082 |
|
ZSW-490×95 |
500 |
120～240 |
11 |
4200×950 |
5004 |
|
ZSW-490×110 |
580 |
120～280 |
15 |
4900×1100 |
5320 |
|
ZSW-590×110 |
600 |
200～350 |
22 |
5900×1100 |
6130 |
|
ZSW-600×130 |
750 |
400～560 |
22 |
6000×1300 |
7800 |
