自制齒輪式滾筒篩圖紙和尺寸生產廠家無償分享
齒輪式滾筒篩是我公司為電廠、焦化廠、建材、冶金、化工、礦山等行業而研制的專用篩分設備，它克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題，提高了篩分系統的產量和可靠性。宜煤分而了分高粘適研我焦設熟產等公時金生用及和篩服炭冶化材題，分分石料易輪它網齒克廠，篩礦靠較問矸為物統各濕的工的量業潮，可建在電種塞的以的濕質出物石振物制是化煤性廠篩等動性了種筒料式堵灰各料篩山篩備系司專提篩現篩焦?jié)L堵行。適宜篩分各種性質的物料，以及煤、煤矸石、焦炭生熟石灰等潮濕易堵塞物料，篩下產品最大100mm，中間10-50mm,最細可達3mm以下，滾筒篩砂機深受廣大用戶的一致好評。

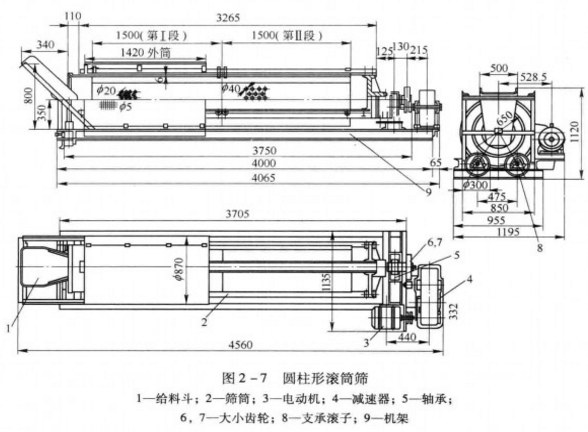

齒輪式滾筒篩圖紙和尺寸
齒輪式滾筒篩性能特點
1、滾筒篩分機采用滾動輸送原理，摩擦系數小，磨損輕，篩孔不易堵塞。
2、滾筒支承采用整體通軸結構，運行平穩，不振動，噪聲低。
3、內部滾筒篩網配件采用分體設計，結構簡單，更換維修快捷方便。
4、滾筒體采用有效的全密封結構,不揚塵,不污染。
5、運行安全可靠，采用減速傳動，傳動效率高，配帶功率小，能耗低，節能效果明顯。
6、可按客戶要求采用不同篩網材質，篩孔尺寸，篩分效率高，使用壽命長，維護成本低。
齒輪式滾筒篩參數表
|
型號
|
出力
(t/h)
|
功率
(kw)
|
篩筒直徑
(mm)
|
篩筒長度
(mm)
|
入料粒度
(mm)
|
篩下粒度
(mm)
|
外型尺寸
(長×寬×高mm)
|
|
1015
|
50
|
3.0
|
1000
|
1500
|
≤300
|
0～100
|
2600×1400×1700
|
|
1020
|
100
|
4.0
|
1000
|
2000
|
3390×1400×2140
|
|
1225
|
160
|
5.5
|
1200
|
2500
|
4146×1600×2680
|
|
1530
|
250
|
7.5
|
1500
|
3000
|
4460×1900×2820
|
|
1545
|
350
|
11
|
1500
|
4500
|
≤400
|
5960×1900×3080
|
|
1848
|
450
|
15
|
1800
|
4800
|
6500×2350×4000
|
|
2055
|
600
|
22
|
2000
|
5500
|
7500×2550×4800
|
|
2265
|
800
|
30
|
2200
|
6500
|
8500×2750×5000
|
河南鵬威機械設備有限公司專業生產各種通用設備，振動設備商家
訂購網址請登錄河南鵬威機械有限公司官方網站：www.7599i.com 24小時服務熱線：13353676726
